在電子制造、工業(yè)設(shè)備維護(hù)等領(lǐng)域，灌封膠作為關(guān)鍵材料，承擔(dān)著密封、絕緣、導(dǎo)熱、抗震等多重功能。然而，當(dāng)灌封膠超過保質(zhì)期后，其性能穩(wěn)定性與安全性成為用戶關(guān)注的焦點(diǎn)。接下來，研泰化學(xué)膠粘劑應(yīng)用工程師將從過期灌封膠的潛在風(fēng)險、使用前的測試方法及實際應(yīng)用中的注意事項展開分析，為行業(yè)提供參考。

一、過期灌封膠的潛在風(fēng)險

灌封膠通常由樹脂基體（A組分）與固化劑（B組分）組成，其性能受化學(xué)成分穩(wěn)定性影響顯著。過期后，膠液可能面臨以下問題：

分層與沉降：樹脂與填料（如二氧化硅、氧化鋁）因長期靜置發(fā)生分離，導(dǎo)致固化后密度不均，局部力學(xué)性能下降。例如，某品牌環(huán)氧灌封膠過期后，其拉伸強(qiáng)度從25MPa降至18MPa，撕裂風(fēng)險增加30%。

固化異常：過期固化劑活性降低，可能引發(fā)固化速度變慢、固化不完全或產(chǎn)生氫氣氣泡。某實驗顯示，過期聚氨酯灌封膠在固化階段氣泡率高達(dá)15%，而正常膠液僅2%。

性能衰減：耐紫外線、耐濕熱、耐化學(xué)腐蝕等關(guān)鍵指標(biāo)顯著下降。以有機(jī)硅灌封膠為例，過期后其絕緣電阻從101?Ω降至1012Ω，在高壓環(huán)境中易引發(fā)漏電。

安全隱患：過期膠液可能釋放有害物質(zhì)（如未反應(yīng)的單體、溶劑殘留），對操作人員健康及環(huán)境造成威脅。

二、過期灌封膠的測試與評估

若因成本或供應(yīng)限制需使用過期膠液，需通過以下步驟嚴(yán)格評估：

小批量測試：取50-100g過期膠液，按標(biāo)準(zhǔn)工藝完成固化，檢測以下指標(biāo)：

力學(xué)性能：拉伸強(qiáng)度、撕裂強(qiáng)度、硬度（邵氏A/D）。

電氣性能：絕緣電阻、介電強(qiáng)度、體積電阻率。

環(huán)境適應(yīng)性：耐濕熱（85℃/85%RH，168h）、耐鹽霧（5% NaCl，500h）、耐紫外線（UV-A，300h）。

外觀檢查：氣泡、裂紋、分層、顏色變化。

對比分析：將測試結(jié)果與產(chǎn)品技術(shù)規(guī)格書對比，若關(guān)鍵指標(biāo)（如絕緣電阻、拉伸強(qiáng)度）下降超過20%，則不建議使用。

場景適配性：根據(jù)應(yīng)用環(huán)境調(diào)整評估標(biāo)準(zhǔn)。例如，戶外設(shè)備需重點(diǎn)測試耐紫外線性能，而汽車電子需強(qiáng)化耐振動與耐溫變測試。

三、應(yīng)用中的注意事項

（一）使用前的準(zhǔn)備

存儲條件復(fù)核：檢查膠液是否在干燥、陰涼（5-25℃）、避光環(huán)境中保存，避免因高溫或潮濕導(dǎo)致提前固化或性能衰減。

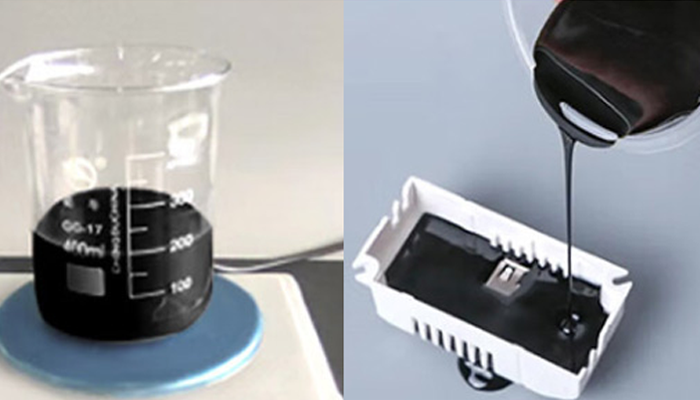

攪拌與脫泡：

使用機(jī)械攪拌器以300-500rpm轉(zhuǎn)速攪拌5-10分鐘，確保填料均勻分散。

對高粘度膠液（如導(dǎo)熱灌封膠），可預(yù)熱至40-50℃以降低粘度，但需避免溫度過高引發(fā)局部固化。

真空脫泡：在-0.095MPa壓力下脫泡2-5分鐘，消除攪拌引入的氣泡。

配比精度：雙組分膠液需按重量比精確稱量（誤差≤1%），避免因配比失衡導(dǎo)致固化不完全或應(yīng)力集中。

（二）施工過程控制

灌注工藝：

采用分層灌注法，每層厚度控制在3-5mm，避免因膠液自重導(dǎo)致沉降或氣泡積聚。

對復(fù)雜結(jié)構(gòu)（如帶芯片的PCB板），使用點(diǎn)膠機(jī)精準(zhǔn)控制流量，速度≤50ml/min。

灌注后輕敲基材或使用振動臺（頻率100-200Hz）輔助排氣。

固化條件：

常溫固化：保持環(huán)境溫度25±2℃，濕度≤60%，固化時間按產(chǎn)品說明書延長20%-50%。

加熱固化：分階段升溫（如60℃/2h→80℃/2h→100℃/1h），避免溫度驟升導(dǎo)致內(nèi)應(yīng)力。

固化監(jiān)測：使用紅外測溫儀或DSC（差示掃描量熱法）跟蹤固化進(jìn)度，確保完全固化。

環(huán)境控制：

施工區(qū)域潔凈度需達(dá)ISO Class 7（10,000級）以上，避免灰塵、金屬屑污染膠層。

對濕度敏感的膠液（如縮合型有機(jī)硅），需控制環(huán)境濕度≤40%，或使用干燥箱施工。

（三）安全與環(huán)保

個人防護(hù)：操作人員需佩戴N95口罩、丁腈手套、護(hù)目鏡，避免皮膚接觸或吸入揮發(fā)性有機(jī)物（VOCs）。

廢棄物處理：過期或剩余膠液需按危險廢物處理，交由專業(yè)機(jī)構(gòu)回收，不可隨意傾倒。

通風(fēng)要求：施工區(qū)域需保持每小時換氣15次以上，或使用局部排風(fēng)裝置（如抽氣罩）。

四、行業(yè)建議

采購策略：根據(jù)生產(chǎn)計劃少量多次采購，避免囤積；優(yōu)先選擇提供定制化服務(wù)與技術(shù)支持的品牌（如研泰化學(xué)）。

庫存管理：建立先進(jìn)先出（FIFO）制度，定期檢查膠液保質(zhì)期與存儲狀態(tài)，對臨近過期產(chǎn)品提前安排測試或返廠。

替代方案：對于關(guān)鍵應(yīng)用（如醫(yī)療電子、航空航天），建議使用全新膠液；非關(guān)鍵場景可考慮降級使用（如從戶外設(shè)備轉(zhuǎn)為室內(nèi)設(shè)備）。

過期灌封膠的使用需以科學(xué)測試為前提，結(jié)合嚴(yán)格的過程控制與安全措施，方能平衡成本與風(fēng)險。行業(yè)應(yīng)通過優(yōu)化采購策略、加強(qiáng)庫存管理、推動技術(shù)創(chuàng)新（如開發(fā)長保質(zhì)期膠液），從根源上減少過期膠液的產(chǎn)生，為電子制造的高質(zhì)量發(fā)展提供保障。更多關(guān)于電子灌封膠的應(yīng)用知識請持續(xù)關(guān)注《研泰化學(xué)官網(wǎng)》。
