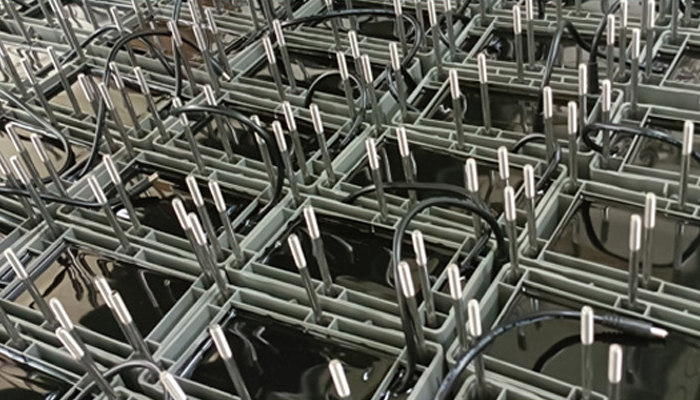

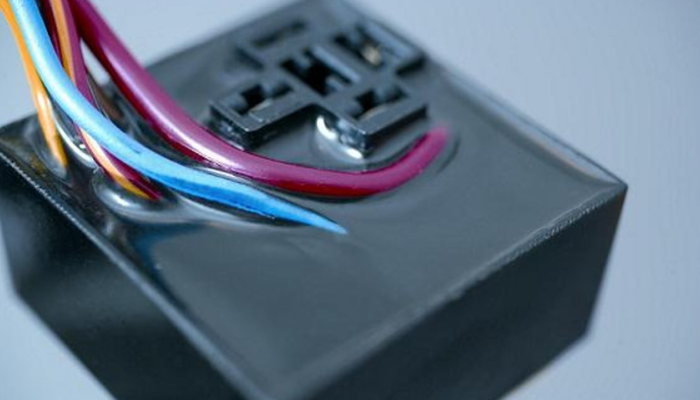

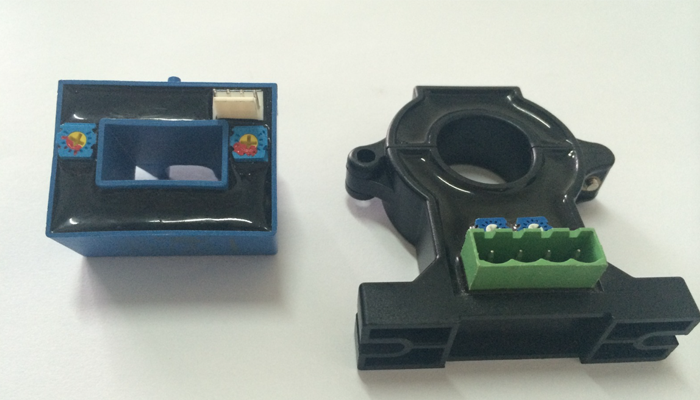

在電子元器件封裝領(lǐng)域，聚氨酯灌封膠憑借其優(yōu)異的絕緣性、防震性和工藝適應(yīng)性，被廣泛應(yīng)用于電容器、傳感器等精密部件的保護(hù)。然而，在高溫高濕環(huán)境下，聚氨酯材料易發(fā)生濕熱降解，導(dǎo)致電容器性能衰減甚至失效。接下來，研泰膠黏劑應(yīng)用工程師將從降解機(jī)理、環(huán)境因素、材料改性及實際應(yīng)用案例四個維度，系統(tǒng)解析聚氨酯灌封膠的濕熱降解機(jī)制及其對電容性能的影響。

一、濕熱降解的化學(xué)本質(zhì)：分子鏈的斷裂與重組

聚氨酯灌封膠由異氰酸酯與多元醇反應(yīng)生成，其分子鏈中富含酯鍵、脲鍵和氨基甲酸酯鍵等化學(xué)基團(tuán)。在濕熱環(huán)境中，水分子作為“化學(xué)剪刀”會優(yōu)先攻擊這些高活性鍵位，引發(fā)水解反應(yīng)：

水解反應(yīng)：當(dāng)環(huán)境溫度超過60℃、濕度高于85%RH時，水分子滲透至膠體內(nèi)部，導(dǎo)致分子鏈斷裂，材料力學(xué)性能顯著下降，表現(xiàn)為表面發(fā)黏、泛白甚至開裂。例如，普通聚酯型聚氨酯在85℃/85%RH條件下，1000小時后絕緣電阻可能下降50%以上。

熱降解協(xié)同效應(yīng)：高溫加速水解進(jìn)程的同時，還會引發(fā)熱降解，產(chǎn)生異氰酸酯等小分子化合物，進(jìn)一步破壞膠體結(jié)構(gòu)。實驗數(shù)據(jù)顯示，在100℃濕熱環(huán)境中，聚氨酯的交聯(lián)密度可降低30%，導(dǎo)致粘接強(qiáng)度衰減40%。

典型失效案例：某新能源汽車電池包采用普通聚氨酯灌封后，在海南熱帶地區(qū)運(yùn)行18個月后出現(xiàn)膠體液化，導(dǎo)致電容器短路，直接經(jīng)濟(jì)損失超百萬元。

二、環(huán)境參數(shù)的“臨界閾值”：溫度與濕度的雙重挑戰(zhàn)

濕熱降解的速率與溫濕度呈指數(shù)級關(guān)聯(lián)，其臨界閾值可通過加速老化試驗量化：

溫度閾值：當(dāng)環(huán)境溫度從25℃升至85℃時，水解反應(yīng)速率提升10倍以上。例如，某薄膜電容器在60℃/85%RH條件下，3000小時后電容值衰減8%，而在85℃/85%RH條件下僅需1000小時即達(dá)到同等衰減率。

濕度閾值：濕度超過80%RH時，空氣中的水分會優(yōu)先與膠體中的易水解基團(tuán)反應(yīng)，導(dǎo)致局部固化異常。某研究顯示，在40℃/90%RH條件下，聚氨酯灌封膠的粘接強(qiáng)度在72小時內(nèi)下降25%。

工藝控制要點：

固化階段需嚴(yán)格控制溫濕度（建議23℃±2℃/50%±5%RH），避免局部“爆聚”或未干區(qū)；

存儲環(huán)節(jié)應(yīng)采用除濕機(jī)或恒溫恒濕箱，防止膠液吸濕結(jié)塊。

三、材料改性：從分子設(shè)計到納米增強(qiáng)

針對濕熱降解問題，行業(yè)通過以下技術(shù)路徑提升聚氨酯的耐候性：

基體樹脂優(yōu)化：

采用聚醚多元醇替代聚酯多元醇，可降低酯鍵含量，使耐水解指數(shù)提升3-5倍；

引入芳香族二異氰酸酯（如MDI），通過苯環(huán)的共軛效應(yīng)增強(qiáng)分子鏈剛性。

交聯(lián)劑創(chuàng)新：

胺類交聯(lián)劑（如MOCA）可形成更致密的三維網(wǎng)絡(luò)結(jié)構(gòu)，提高熱穩(wěn)定性；

碳化二亞胺類抗水解劑能捕獲水解產(chǎn)生的羧酸，抑制連鎖降解反應(yīng)。

納米復(fù)合技術(shù)：

添加2%納米二氧化硅可使膠體硬度提升15%，同時降低吸水率40%；

石墨烯改性聚氨酯在85℃/85%RH條件下，3000小時后電容值衰減僅2.3%。

市場應(yīng)用案例：研泰化學(xué)推出的MX-35系列耐濕熱灌封膠，采用聚醚+碳化二亞胺體系，在85℃/85%RH條件下連續(xù)測試5000小時后，絕緣電阻仍保持101?Ω以上，遠(yuǎn)超行業(yè)標(biāo)準(zhǔn)。

四、電容性能的“連鎖反應(yīng)”：從絕緣失效到壽命終結(jié)

濕熱降解對電容器的影響呈現(xiàn)多維度連鎖反應(yīng)：

絕緣性能劣化：膠體吸濕后體積膨脹，導(dǎo)致與電極界面剝離，絕緣電阻從101?Ω降至10?Ω以下，引發(fā)漏電風(fēng)險；

機(jī)械應(yīng)力釋放：膠體軟化導(dǎo)致對電容器的約束力下降，在振動環(huán)境中易引發(fā)元件松動或微裂紋；

熱管理失效：導(dǎo)熱通路中斷使電容器局部溫度升高5-10℃，加速電解液揮發(fā)，縮短使用壽命。

五、未來趨勢：智能監(jiān)測與自修復(fù)材料

隨著物聯(lián)網(wǎng)技術(shù)的發(fā)展，行業(yè)正探索以下創(chuàng)新方向：

嵌入式傳感器：在灌封膠中集成濕度傳感器，實時監(jiān)測膠體內(nèi)部水汽含量，預(yù)警降解風(fēng)險；

自修復(fù)材料：開發(fā)含微膠囊的聚氨酯體系，當(dāng)裂紋產(chǎn)生時釋放修復(fù)劑，恢復(fù)絕緣性能；

AI加速設(shè)計：利用機(jī)器學(xué)習(xí)模型預(yù)測不同配方在極端環(huán)境下的壽命，縮短研發(fā)周期。

總之，聚氨酯灌封膠的濕熱降解是材料、環(huán)境與工藝共同作用的結(jié)果。通過分子設(shè)計優(yōu)化、納米增強(qiáng)技術(shù)及智能監(jiān)測手段，可顯著提升電容器的環(huán)境適應(yīng)性。對于電子制造商而言，選擇經(jīng)過嚴(yán)苛濕熱測試的改性聚氨酯材料（如通過UL 746B標(biāo)準(zhǔn)認(rèn)證的產(chǎn)品），是保障產(chǎn)品長期可靠性的關(guān)鍵。更多關(guān)于聚氨酯灌封膠的應(yīng)用知識請持續(xù)關(guān)注《研泰化學(xué)官網(wǎng)》~
